Serie Picotig

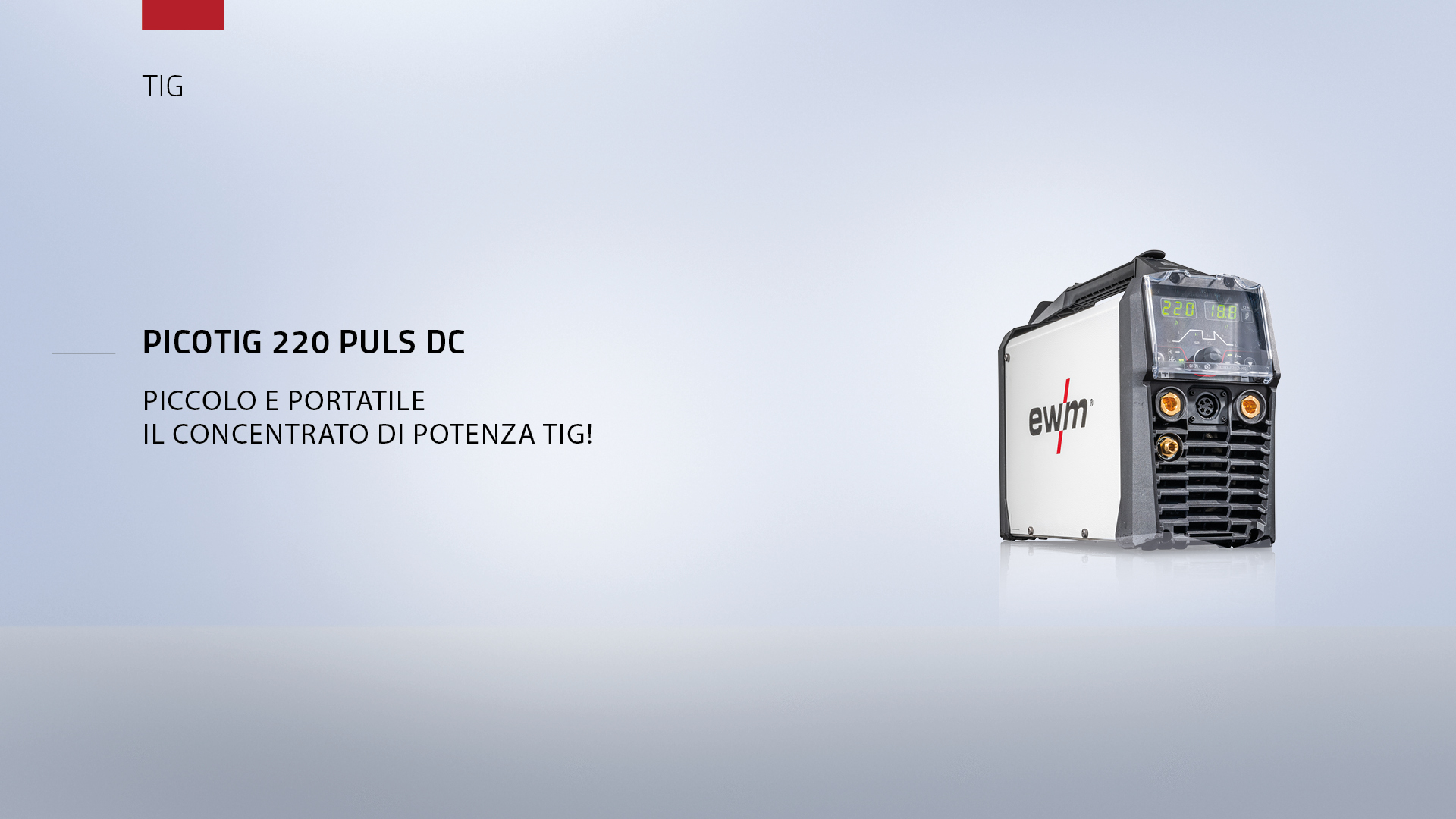

Picotig 220 puls DC – L’involucro

Riprogettato nei minimi dettagli.

Ovunque vi conducano i vostri lavori di saldatura, Picotig 220 puls è il compagno ideale e un vero concentrato di potenza. L’involucro robusto resiste anche alle sfide più difficili e vi offre tantissime possibilità di ampliamento grazie ai numerosi accessori. In questo modo potrete adattare il Picotig in maniera precisa e individuale alle vostre esigenze ed eseguire esattamente ciò di cui avete bisogno.

La classe compatta TIG 220 puls

Soluzioni studiate nel dettaglio riunite in un apparecchio ad alte prestazioni. Il Picotig 220 puls convince su tutta la linea, ad es. con la scatola dei ricambi di consumo integrata nella maniglia per i ricambi di consumo o per il pratico sostegno dei cavi, che rende il lavoro notevolmente più gradevole. Questa potente soluzione permette di abbassare i consumi energetici e quindi i costi grazie al suo elevato rendimento e alla funzione di standby. Lo sportello di protezione di serie protegge in maniera efficace il dispositivo di comando da acqua, sporcizia o urti. Ciò rende Picotig 220 puls il compagno perfetto in officina e in cantiere.


Logo garanzia EWM
Industria 4.0 EWM
Allin EWM
logo blue evolutions
Picotig 220
  • Picotig 220 puls DC
  • Picotig 200 MV puls TG
  • Picotig 200 puls AC/DC 5P TG
  • Picotig 200 puls AC/DC 8P TG
  • Riepilogo
  • Dati tecnici Picotig 220 puls DC

    ModelloPicotig 220 puls DC 5P
    Campo di impostazione corrente di saldatura5 A - 220 A
    Campo di impostazione corrente di saldatura @ 110 V - 120 V5 A - 170 A
    Rapporto d'inserzione 40 °C220 A / 40 %
    190 A / 60 %
    160 A / 100 %
    Rapporto d'inserzione @ 110 V - 120 V170 A / 40 %
    150 A / 60 %
    120 A / 100 %
    Tensione a vuoto97 V
    Tensione di alimentazione (di fabbrica)1 x 230 V
    Tensione di alimentazione (possibile)1 x 110 V - 120 V
    Tolleranze di rete (di fabbrica)-40 % fino a +15 %
    Tolleranze di rete (di fabbrica) @ 110 V - 120 V-15 % fino a +15 %
    Frequenza di rete50 Hz / 60 Hz
    Potenza consigliata per il generatore6.6 kVA
    Potenza consigliata per il generatore @ 110 V - 120 V4.6 kVA
    Efficienza84 %
    Assorbimento di potenza Pi10 W
    Tipo di protezioneIP23
    Marchio di controllo
    Classe di compatibilità elettromagneticaA
    Dimensioni (L x B x H)454 mm x 165 mm x 321 mm
    17.9 inch x 6.5 inch x 12.6 inch
    Peso10 kg / 22.1 lbs
    NormeIEC EN 60974-1, -3, -10 CL.A
  • Dati tecnici Picotig 200 MV puls TG

    ModelloPicotig 200 MV puls TG
    Campo di impostazione corrente di saldatura5 A - 200 A
    Campo di impostazione corrente di saldatura @ 115 V5 A - 150 A
    Rapporto d'inserzione 40 °C200 A / 25 %
    150 A / 60 %
    140 A / 100 %
    Rapporto d'inserzione @ 115 V150 A / 35 %
    120 A / 60 %
    100 A / 100 %
    Tensione a vuoto90 V
    Tensione di alimentazione (di fabbrica)1 x 230 V
    Tensione di alimentazione (possibile)1 x 115 V
    Tolleranze di rete (di fabbrica)-40 % fino a +15 %
    Tolleranze di rete (di fabbrica) @ 115 V-15 % fino a +15 %
    Frequenza di rete50 Hz / 60 Hz
    Potenza consigliata per il generatore8.1 kVA
    Potenza consigliata per il generatore @ 115 V5.5 kVA
    Efficienza86 %
    Assorbimento di potenza Pi17 W
    Tipo di protezioneIP23
    Marchio di controllo
    Classe di compatibilità elettromagneticaA
    Dimensioni (L x B x H)428 mm x 181 mm x 294 mm
    16.9 inch x 7.1 inch x 11.6 inch
    Peso9.8 kg
    NormeIEC EN 60974-1, -3, -10 CL.A
  • Dati tecnici Picotig 200 puls AC/DC 5P TG

    ModelloPicotig 200
    Campo di impostazione corrente di saldatura3 A - 200 A
    Rapporto d'inserzione 40 °C200 A / 35 %
    150 A / 60 %
    140 A / 100 %
    Tensione a vuoto43 V
    Tensione di alimentazione (di fabbrica)1 x 230 V
    Tolleranze di rete (di fabbrica)-40 % fino a +15 %
    Frequenza di rete50 Hz / 60 Hz
    Potenza consigliata per il generatore8.1 kVA
    Efficienza85 %
    Assorbimento di potenza Pi24 W
    Tipo di protezioneIP23
    Marchio di controllo
    Classe di compatibilità elettromagneticaA
    Dimensioni (L x B x H)539 mm x 210 mm x 415 mm
    21.2 inch x 8.3 inch x 16.3 inch
    Peso16.5 kg / 36.4 lbs
    NormeIEC EN 60974-1, -3, -10 CL.A
  • Dati tecnici Picotig 200 puls AC/DC 8P TG

    Campo di impostazione corrente di saldatura3 A - 200 A
    Rapporto d'inserzione 40 °C200 A / 35 %
    150 A / 60 %
    140 A / 100 %
    Tensione a vuoto43 V
    Tensione di alimentazione (di fabbrica)1 x 230 V
    Tolleranze di rete (di fabbrica)-40 % fino a +15 %
    Frequenza di rete50 Hz / 60 Hz
    Potenza consigliata per il generatore8.1 kVA
    Efficienza85 %
    Tipo di protezioneIP23
    Marchio di controllo
    Classe di compatibilità elettromagneticaA
    Dimensioni (L x B x H)539 mm x 210 mm x 415 mm
    21.2 inch x 8.3 inch x 16.3 inch
    Peso16.5 kg / 36.4 lbs
    NormeIEC EN 60974-1, -3, -10 CL.A
  • Modelli Picotig EWM in sintesi

    Ecco cosa vi permette il vostro picotig.

    • Picotig 220 puls DC

      TIG

      • TIG Standard DC
      • Impulso a valore medio
      • Impulso automatico
      • Accensione HF
      • Liftarc
      • spotArc®
      • spotmatic

      Elettrodo rivestito

      • Elettrodo rivestito standard
      • Impulso a valore medio
      • Elettrodi cel
      • Antistick
      • Arcforce
      • Hot start

      Impulso automatico
      Accensione HF
      Accensione a contatto
      Impulso a valore medio
      spotArc®
      spotmatic
      Standard DC
      TIG pulsato DC

      allin-logo

      logo garanzia ewm

      logo industrie40 ewm

    • Picotig 200 MV puls TG

      TIG

      • TIG Standard DC
      • Impulso a valore medio
      • Accensione HF
      • Liftarc

      Elettrodo rivestito

      • Elettrodo rivestito standard
      • Impulso a valore medio
      • Antistick
      • Arcforce
      • Hot start

      Accensione HF
      Accensione a contatto
      Impulso a valore medio
      Standard DC
      TIG pulsato DC

      allin-logo

      logo garanzia ewm

      logo industrie40 ewm

    • Picotig 200 puls AC/DC 5P TG

      TIG

      • TIG Standard DC
      • Impulso a valore medio
      • Accensione HF
      • Liftarc

      Elettrodo rivestito

      • Elettrodo rivestito standard
      • Impulso a valore medio
      • Antistick
      • Arcforce
      • Hot start

      Accensione HF
      Accensione a contatto
      Impulso a valore medio
      Standard DC
      TIG pulsato DC

      allin-logo

      logo garanzia ewm

      logo industrie40 ewm

    • Picotig 200 puls AC/DC 8P TG

      TIG

      • TIG Standard DC
      • Impulso a valore medio
      • Accensione HF
      • Liftarc

      Elettrodo rivestito

      • Elettrodo rivestito standard
      • Impulso a valore medio
      • Antistick
      • Arcforce
      • Hot start

      Accensione HF
      Accensione a contatto
      Impulso a valore medio
      Standard DC
      TIG pulsato DC

      allin-logo

      logo garanzia ewm

      logo industrie40 ewm

Picotig – Riepilogo dispositivi di comando

  • SEMPLICE MANEGGEVOLEZZA: COMFORT 3.0 MINI.

    Picotig 220 puls

    Picotig 220 puls dispositivo di comando Comfort 3.0 mini

    Comfort 3.0 mini offre numerosi miglioramenti: anche per lavori di saldatura complessi, potrete quindi eseguire il vostro lavoro molto facilmente. Per avere una visione d’insieme anche quando la visiera dell’elmetto di protezione per saldatore è abbassata, i singoli simboli del dispositivo di comando sono dotati di una chiara retroilluminazione.

    • Due grandi display a 7 segmenti ben leggibili
    • Click wheel per un uso comodo con i guanti da saldatore
    • Uso sicuro tramite i pulsanti
    • Accesso diretto a tutte le funzioni importanti
    • Tutti i parametri in un colpo d’occhio
    • Programma di svolgimento TIG completo
    • Blocco dell’accesso per la protezione contro la modifica non autorizzata o accidentale

    Torce: vasta scelta per ogni applicazione.

    Torcia PM
    • La torcia giusta per ogni applicazione

      Grazie al peso equilibrato e al design ergonomico, le torce EWM raffreddate a gas o ad acqua sono perfettamente maneggevoli e consentono di lavorare senza fatica. L’estrema robustezza e la durata elevata riducono i costi di usura e i costi relativi ai componenti soggetti a usura e ai pezzi di ricambio. L’ampia gamma di torce EWM offre la soluzione perfetta per ogni esigenza.

      Schweissbrenner_Picotig 220.png

    • Torcia XQ TIG Retox

      • Dotata di due pulsanti torcia, in modo da poter ridurre la corrente durante la saldatura toccando una corrente ridotta.
      • Durante la saldatura è possibile aumentare (funzione Up) o ridurre (funzione Down) in continuo la corrente
      • Visualizzazione della corrente di saldatura o del lavoro di saldatura (numero JOB) scelto
      • La maniglia “Grip” consente una guida sicura e stabile della torcia
      • Pacco di cavi standard o versione cuoio High-Flex (HFL, il primo metro dall’impugnatura è dotato di nappa in pelle molto resistente e morbida)

      Torcia XQ TIG Retox EWM

    • Torcia spotArc®

      Dritto al punto: la soluzione di saldatura a punti per saldatura d’angolo, saldatura angolare e saldatura piatta

      Torcia spotArc® EWM

    • Senza collegamento

      • Il collegamento torcia a 5 poli di serie è ora compatibile con la tecnologia X EWM
      • Oltre al collegamento delle torce convenzionali, permette anche il collegamento di torce multifunzione EWM digitali con funzioni di display e regolazione remota

      Torcia XQ TIG Retox EWM

    Picotig – Accessori

    Orientato alle esigenze e versatile.
    Picotig 220 puls si può ampliare con un’ampia offerta di accessori orientati perfettamente alle vostre esigenze. Dalla pratica cinghia per il trasporto al comando a distanza a pedale e al filtro: decidete voi quello che il vostro generatore di saldatura EWM deve fare.

    Accessori Picotig

    • Adatto al meglio per l’uso mobile e in caso di posti di lavoro spesso diversi

      ON TG
    • Carrello di trasporto (2 rotelle) per il trasporto di una fonte di corrente e di una bombola a gas

      Trolly 35-1
    • Dispositivo di regolazione remota per la saldatura manuale con elettrodo

      RTA PWS2
    • Filtro per immissione dell’ariaON Filter TG.12
    • Comando a pedale, avvio/arresto

      RTF-X TIG
