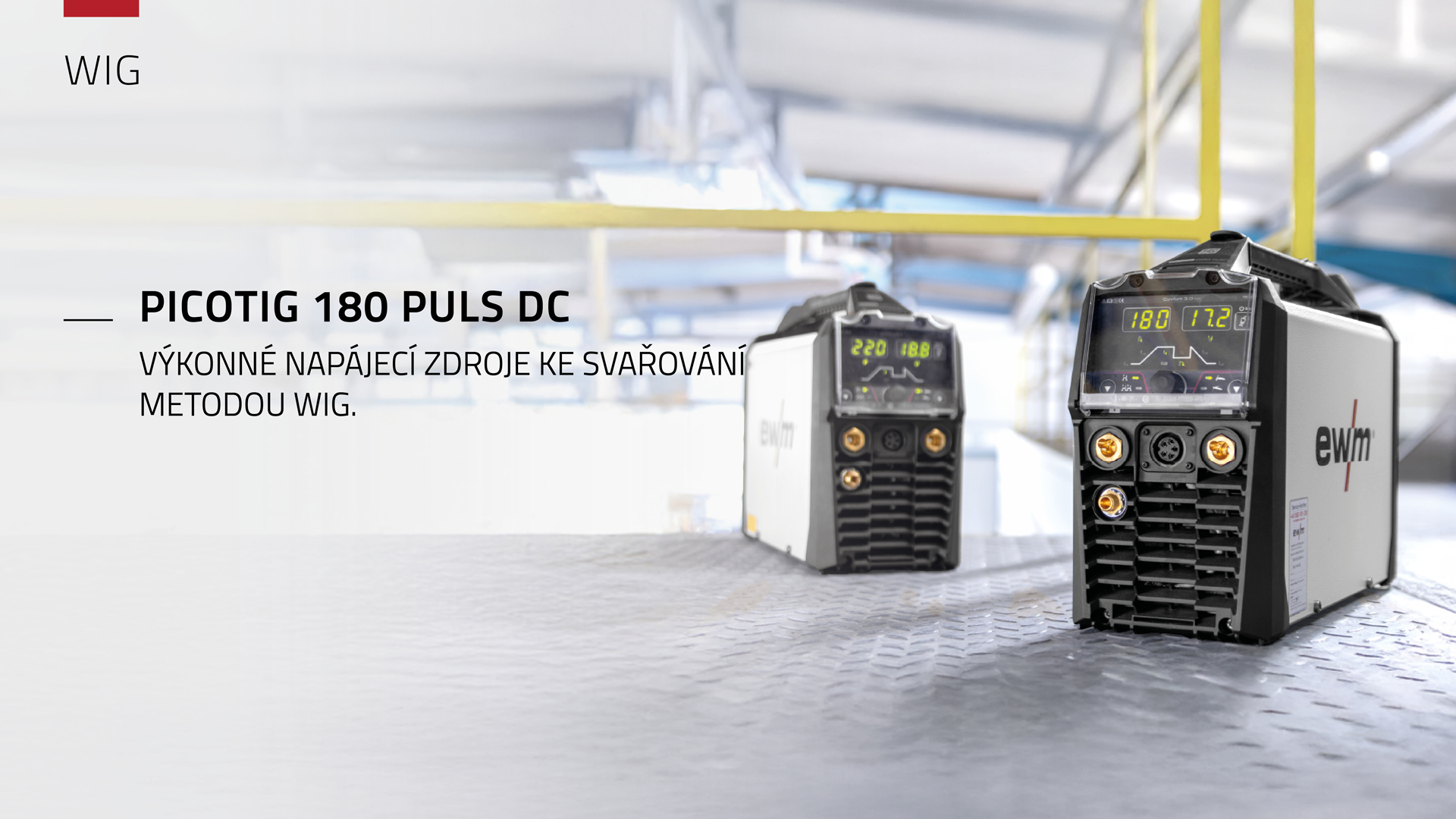

Picotig Serie

Picotig 220 puls DC – skříň

Znovu promyšlené do posledního detailu.

Ať už vás čekají jakékoli svařovací práce, Picotig 220 puls je vaším dokonalým společníkem nabitým energií. Robustní provedení odolá i těm nejsložitějším výzvám a nabízí širokou škálu rozšíření pomocí různého příslušenství. Můžete tak Picotig přesně přizpůsobit svým individuálním požadavkům tak, aby splňoval přesně to, co potřebujete.

Kompaktní třída WIG 220 puls

Důmyslná řešení spojená v jednom výkonném přístroji. Picotig 220 puls boduje na plné čáře, např. díky integrované odkládací přihrádce na opotřebitelné součásti v rukojeti nebo praktické kabelové příchytce, díky čemuž je práce značně pohodlnější. Energetická sada šetří proud a tím i náklady díky vysokému stupni účinnosti a funkci pohotovostního režimu standby. Standardní ochranný kryt účinně chrání řízení proti vodě, nečistotám a nárazům. Díky tomu je Picotig 220 puls ideálním společníkem v dílně a na staveništích.


Logo záruky EWM
EWM Průmysl 4.0
EWM Allin
blue evolutions logo
Picotig 220
  • Picotig 220 puls DC
  • Picotig 200 MV puls TG
  • Picotig 200 puls AC/DC 5P TG
  • Picotig 200 puls AC/DC 8P TG
  • Přehled
  • Technická data Picotig 220 puls DC

    ProvedeníPicotig 220 puls DC 5P
    Rozsah nastavení svařovacího proudu5 A - 220 A
    Rozsah nastavení svařovacího proudu @ 110 V - 120 V5 A - 170 A
    Dovolené zatížení 40 °C220 A / 40 %
    190 A / 60 %
    160 A / 100 %
    Dovolené zatížení @ 110 V - 120 V170 A / 40 %
    150 A / 60 %
    120 A / 100 %
    Napětí naprázdno97 V
    Síťové napětí (z výroby)1 x 230 V
    Síťové napětí (možné)1 x 110 V - 120 V
    Tolerance sítě (z výroby)-40 % až +15 %
    Tolerance sítě (z výroby) @ 110 V - 120 V-15 % až +15 %
    Síťová frekvence50 Hz / 60 Hz
    Doporučený výkon generátoru6.6 kVA
    Doporučený výkon generátoru @ 110 V - 120 V4.6 kVA
    Stupeň účinnosti84 %
    Příkon Pi10 W
    KrytíIP23
    Kontrolní značka
    Třída elektromagnetické kompatibilityA
    Rozměry (L x B x H)454 mm x 165 mm x 321 mm
    17.9 inch x 6.5 inch x 12.6 inch
    Hmotnost10 kg / 22.1 lbs
    NormyIEC 60974-1, -3, -10 CL.A
  • Technická data Picotig 200 MV puls TG

    ProvedeníPicotig 200 MV puls TG
    Rozsah nastavení svařovacího proudu5 A - 200 A
    Rozsah nastavení svařovacího proudu @ 115 V5 A - 150 A
    Dovolené zatížení 40 °C200 A / 25 %
    150 A / 60 %
    140 A / 100 %
    Dovolené zatížení @ 115 V150 A / 35 %
    120 A / 60 %
    100 A / 100 %
    Napětí naprázdno90 V
    Síťové napětí (z výroby)1 x 230 V
    Síťové napětí (možné)1 x 115 V
    Tolerance sítě (z výroby)-40 % až +15 %
    Tolerance sítě (z výroby) @ 115 V-15 % až +15 %
    Síťová frekvence50 Hz / 60 Hz
    Doporučený výkon generátoru8.1 kVA
    Doporučený výkon generátoru @ 115 V5.5 kVA
    Stupeň účinnosti86 %
    Příkon Pi17 W
    KrytíIP23
    Kontrolní značka
    Třída elektromagnetické kompatibilityA
    Rozměry (L x B x H)428 mm x 181 mm x 294 mm
    16.9 inch x 7.1 inch x 11.6 inch
    Hmotnost9.8 kg
    NormyIEC 60974-1, -3, -10 CL.A
  • Technická data Picotig 200 puls AC/DC 5P TG

    ProvedeníPicotig 200
    Rozsah nastavení svařovacího proudu3 A - 200 A
    Dovolené zatížení 40 °C200 A / 35 %
    150 A / 60 %
    140 A / 100 %
    Napětí naprázdno43 V
    Síťové napětí (z výroby)1 x 230 V
    Tolerance sítě (z výroby)-40 % až +15 %
    Síťová frekvence50 Hz / 60 Hz
    Doporučený výkon generátoru8.1 kVA
    Stupeň účinnosti85 %
    Příkon Pi24 W
    KrytíIP23
    Kontrolní značka
    Třída elektromagnetické kompatibilityA
    Rozměry (L x B x H)539 mm x 210 mm x 415 mm
    21.2 inch x 8.3 inch x 16.3 inch
    Hmotnost16.5 kg / 36.4 lbs
    NormyIEC 60974-1, -3, -10 CL.A
  • Technická data Picotig 200 puls AC/DC 8P TG

    Rozsah nastavení svařovacího proudu3 A - 200 A
    Dovolené zatížení 40 °C200 A / 35 %
    150 A / 60 %
    140 A / 100 %
    Napětí naprázdno43 V
    Síťové napětí (z výroby)1 x 230 V
    Tolerance sítě (z výroby)-40 % až +15 %
    Síťová frekvence50 Hz / 60 Hz
    Doporučený výkon generátoru8.1 kVA
    Stupeň účinnosti85 %
    KrytíIP23
    Kontrolní značka
    Třída elektromagnetické kompatibilityA
    Rozměry (L x B x H)539 mm x 210 mm x 415 mm
    21.2 inch x 8.3 inch x 16.3 inch
    Hmotnost16.5 kg / 36.4 lbs
    NormyIEC 60974-1, -3, -10 CL.A
  • Přehled řady Picotig EWM

    • Picotig 220 puls DC

      WIG

      • Standardní DC WIG
      • Pulsování průměrné hodnoty
      • Automatické pulsování
      • HF zážeh
      • Liftarc
      • spotArc®
      • spotmatic

      MMA

      • Standardní MMA
      • Pulsování průměrné hodnoty
      • Elektrody cel
      • Antistick
      • Arcforce
      • Horký start

      Automatické pulsování
      HF zážeh
      Liftarc zážeh
      Pulsování průměrné hodnoty
      spotArc®
      spotmatic
      Standard DC
      Pulsování WIG DC

      allin-logo

      ewm garantie-logo

      ewm industrie40-logo

    • Picotig 200 MV puls TG

      WIG

      • Standardní DC WIG
      • Pulsování průměrné hodnoty
      • HF zážeh
      • Liftarc

      MMA

      • Standardní MMA
      • Pulsování průměrné hodnoty
      • Antistick
      • Arcforce
      • Horký start

      HF zážeh
      Liftarc zážeh
      Pulsování průměrné hodnoty
      Standard DC
      Pulsování WIG DC

      allin-logo

      ewm garantie-logo

      ewm industrie40-logo

    • Picotig 200 puls AC/DC 5P TG

      WIG

      • Standardní DC WIG
      • Pulsování průměrné hodnoty
      • HF zážeh
      • Liftarc

      MMA

      • Standardní MMA
      • Pulsování průměrné hodnoty
      • Antistick
      • Arcforce
      • Horký start

      HF zážeh
      Liftarc zážeh
      Pulsování průměrné hodnoty
      Standard DC
      Pulsování WIG DC

      allin-logo

      ewm garantie-logo

      ewm industrie40-logo

    • Picotig 200 puls AC/DC 8P TG

      WIG

      • Standardní DC WIG
      • Pulsování průměrné hodnoty
      • HF zážeh
      • Liftarc

      MMA

      • Standardní MMA
      • Pulsování průměrné hodnoty
      • Antistick
      • Arcforce
      • Horký start

      HF zážeh
      Liftarc zážeh
      Pulsování průměrné hodnoty
      Standard DC
      Pulsování WIG DC

      allin-logo

      ewm garantie-logo

      ewm industrie40-logo

Picotig – Přehled řízení

  • SNADNÁ MANIPULACE: COMFORT 3.0 MINI.

    Picotig 220 puls

    Picotig 220 puls řízení Comfort 3.0 mini

    Model Comfort 3.0 mini nabízí širokou škálu inovací, takže při práci zvládnete lehce i složité svařovací úkoly. Abyste měli přehled i při sklopeném hledí svářečské přilby, jsou jednotlivé symboly ovládání jasně podsvícené.

    • Dva velké, dobře čitelné 7segmentové displeje
    • ClickWheel pro komfortní používání ve svářečských rukavicích
    • Bezpečná obsluha tlačítky
    • Všechny důležité funkce s přímým přístupem
    • Stručný přehled všech parametrů
    • Kompletní program sekvence WIG
    • Zablokování přístupu na ochranu proti neoprávněnému nebo nechtěnému nastavení

    Svařovací hořák: Široká škála pro každé použití.

    Svařovací hořák PM
    • Svařovací hořák pro každé použití

      Díky vyvážené hmotnosti a ergonomickému designu padnou plynem nebo vodou chlazené svařovací hořáky EWM pohodlně do ruky a díky tomu se při práci neunavíte. Vynikající kvalita a vysoké odolnost vedou ke snížení nákladů na opotřebení a náhradní díly. Rozsáhlá řada hořáků EWM nabízí ideální řešení pro všechny vaše požadavky.

      Schweissbrenner_Picotig 220.png

    • Svařovací hořák WIG-Retox XQ

      • Je vybaven dvěma tlačítky hořáku, takže během svařování lze proud snížit klepnutím na snížený proud.
      • Plynulé zvýšení (funkce nárůstu) nebo snížení (funkce poklesu) proudu během svařování
      • Zobrazení svařovacího proudu nebo vašeho vybraného svařovacího úkolu (číslo JOB).
      • Rukojeť „Grip“ umožňuje bezpečné a stabilní vedení hořáku
      • Standardní svazek hadic nebo kožené provedení High-Flex (HFL – přitom je první metr od rukojeti vybaven velmi odolnou a měkkou jelenicí napa)

      Svařovací hořák EWM WIG-Retox XQ

    • Svařovací hořák spotArc®

      Na bod přesný – řešení k bodovému svařování pro koutový, rohový a plochý svar.

      Svařovací hořák EWM spotArc®

    • Připojení volné

      • Standardní, 5pólová přípojka svařovacího hořáku je nyní kompatibilní s technologií EWM X
      • Vedle připojení běžných svařovacích hořáků to umožňuje i připojení digitálních multifunkčních hořáků EWM s funkcemi zobrazování a dálkového ovládání

      Svařovací hořák EWM WIG-Retox XQ

    Příslušenství Picotig

    Orientace na poptávku a rozmanitost.
    Picotig 220 puls můžete rozšířit o bohaté příslušenství, které je přesně přizpůsobeno vašim potřebám. Od praktického popruhu přes patkový dálkový ovladač až po filtr na nečistoty – vy rozhodujete o tom, co požadujete po svém svařovacím přístroji EWM.

    Příslušenství Picotig

    • Ideální pro mobilní použití a pro často se měnící pracoviště

      ON TG
    • Transportní vozík (2 kolečka PU) k přepravě proudového zdroje a lahve ochranného plynu

      Trolly 35-1
    • Plynem chlazený svařovací hořák WIG s flexibilním hrdlem hořáku a vysoce flexibilním svazkem hadic

      Dvojité tlačítko

      Dovolené zatížení DC-: 200 A / 35 %

      TIG 200F GRIP GD HFL
    • Dálkový ovladač pro ruční svařování obalenou elektrodou

      RTA PWS2
    • Filtr na nečistoty na vstupu vzduchuON Filter TG.12
    • Patkový dálkový ovladač start/stop

      RTF-X TIG
